Beim Verlegen eines Kanalrohrs stellt sich früh eine zentrale Frage: Wie tief muss die Leitung, damit sie frostsicher und dauerhaft betriebsbereit bleibt? Entscheidend sind vor allem die regionale Frosteindringstiefe und die geltenden Normen. Gerade bei Hausanschlüssen und privaten Grundleitungen wird die nötige Verlegetiefe oft unterschätzt – das kann teuer werden. Dieser Ratgeber zeigt, was Normen und Fachregeln verlangen, welche Tiefen in der Praxis üblich sind und wann ein Fachbetrieb zwingend erforderlich ist.
Warum die Verlegetiefe bei Kanalrohren entscheidend ist
Ein zu flach liegendes Kanalrohr friert bei Frost ein und kann reißen. Zusätzlich drohen mechanische Schäden durch Überfahren oder Bodenbewegungen, wenn die Überdeckung nicht ausreicht.
Zudem braucht jede Leitung ein ausreichendes Gefälle, damit Abwasser selbstreinigend abfließt. Die Verlegetiefe beeinflusst also nicht nur den Frostschutz, sondern das gesamte hydraulische Konzept der Entwässerungsanlage.
Verlegetiefe kompakt
Welche Normen regeln die Verlegetiefe?
Für Abwasserleitungen auf privatem Grundstück gilt in Deutschland die DIN 1986-100 (Entwässerungsanlagen für Gebäude und Grundstücke). Für öffentliche Kanäle und Freispiegelleitungen ist die DIN EN 752 maßgebend.
Pauschale Tiefenwerte schreiben die Normen nicht vor – sie verlangen, dass die Überdeckung mindestens der örtlichen Frosteindringstiefe entspricht. Diese variiert je nach Region und ist bei der zuständigen Baubehörde oder über Boden-Karten zu ermitteln.
Frosteindringstiefe: Was steckt dahinter?
Die Frosteindringstiefe gibt an, bis zu welcher Bodentiefe Frost im langjährigen Mittel eindringen kann. Sie hängt vor allem von Klima und Bodentyp ab.
Richtwerte Frosteindringstiefe nach Region (Deutschland)
| Region | Ungefähre Frosteindringstiefe | Empfohlene Rohroberkante ab |
|---|---|---|
| Norddeutsches Tiefland | ca. 60–80 cm | mind. 80 cm Überdeckung |
| Mittelgebirge / NRW | ca. 80–100 cm | mind. 100 cm Überdeckung |
| Alpenvorland / höhere Lagen | ca. 100–120 cm | mind. 120 cm Überdeckung |
| Innerstädtisch (versiegelt, beheizt) | oft geringer | nach lokaler Satzung prüfen |
Richtwerte – örtliche Gegebenheiten und Baubehörden-Vorgaben immer vorrangig prüfen.
Im Bergischen Land und den angrenzenden Mittelgebirgslagen – etwa rund um Bergneustadt – sind Frosteindringstiefen von 80 bis 100 cm realistisch; eine Rückfrage beim Tiefbauamt ist empfohlen.
Schritt für Schritt: Verlegetiefe korrekt bestimmen
So ermitteln Sie die erforderliche Verlegetiefe
- Frosteindringstiefe klärenFragen Sie beim Tiefbauamt oder der Gemeindeverwaltung nach der örtlichen Frosteindringstiefe oder entnehmen Sie den Wert einer anerkannten Boden-Karte.
- Kommunale Satzung prüfenLesen Sie die Entwässerungssatzung Ihrer Gemeinde. Sie kann zusätzliche Mindestüberdeckungen oder spezifische Verlegevorschriften enthalten.
- Rohrdurchmesser und Gefälle planenDas Mindestgefälle von ca. 0,5 % (besser 1–2 % bei Hausleitungen) bestimmt den Tiefenverlust zwischen Hausanschluss und Übergabeschacht. Je länger der Leitungsweg, desto tiefer liegt der Endpunkt.
- Überdeckung berechnenÜberdeckung = Tiefe bis Rohroberkante. Dieser Wert muss mindestens der Frosteindringstiefe entsprechen. Hinzu kommen Wandstärke des Rohres und ggf. Bettungsmaterial.
- Fachbetrieb einbeziehenBei bestimmten Leitungsabschnitten sind fachkundige Planung und Ausführung technisch wie rechtlich vorgeschrieben. → siehe Abschnitt Fachbetrieb
Überdeckung, Bettung und Rohrmaterial – weitere Einflussfaktoren

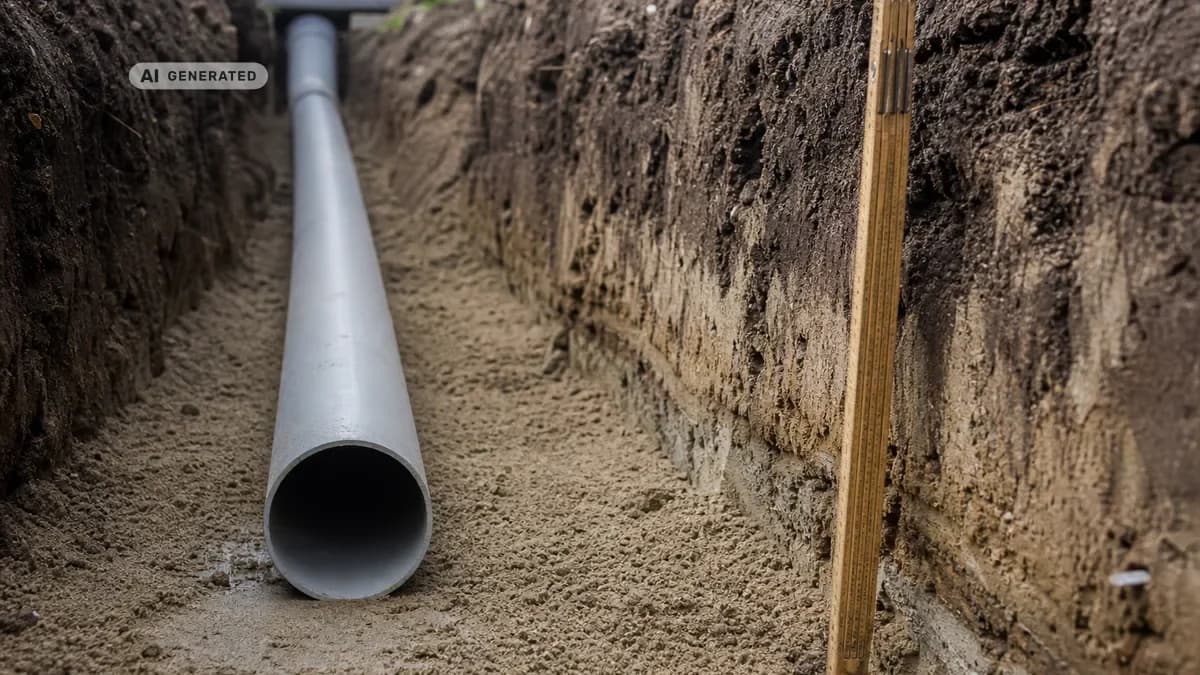

Neben der Tiefe ist die Rohrbettung wesentlich: Ein ungleichmäßig gebettetes Rohr kann unter Bodendruck brechen – unabhängig von der Verlegetiefe. Laut DIN 1986-100 ist eine fachgerechte Bettung aus geeignetem, verdichtetem Material (z. B. Sand oder Kiesbett) vorgeschrieben.
Rohrverlegung: Frostschutz ausreichend vs. mangelhaft
Fachgerecht verlegt
- Überdeckung ≥ örtliche Frosteindringstiefe
- Gleichmäßiges Gefälle von mind. 0,5 %
- Fachgerechte Sandbettung rundum
- Norm- und satzungskonforme Ausführung
- Dokumentiert und abnahmefähig
Typische Fehler
- Rohroberkante zu nah an der Geländeoberkante
- Kein oder zu geringes Gefälle
- Harte Steine direkt unter dem Rohr
- Keine Prüfung der Gemeindesatzung
- Fehlende Dichtheitsprüfung nach Verlegung
Wann ist ein Fachbetrieb erforderlich?
Einfache Leitungsverlegungen im Garten können erfahrene Heimwerker mit sorgfältiger Planung selbst ausführen – sofern keine Anschluss- oder Abnahmepflichten der Gemeinde bestehen. Bei Grundleitungen unter Bodenplatten, Leitungen in verkehrsbelasteten Flächen oder dem Anschluss an den öffentlichen Kanal ist ein zugelassener Fachbetrieb gesetzlich vorgeschrieben.
- Grundleitungen unter Gebäuden oder versiegelten Flächen
- Anschluss an öffentliches Kanalnetz (Fachbetriebspflicht)
- Dichtheitsprüfungen nach § 61a LWG NRW oder entsprechenden Landesgesetzen
- Sanierungen bei Schäden durch Frost, Wurzeln oder Setzungen
- Kanal-TV-Untersuchung zur Zustandsermittlung vor Sanierung
